Cambridge Audio는 앰프를 설계할 때 시스템을 다양한 방식으로 연결할 수 있는 기능을 포함시킵니다. 프리아웃(Pre-Out) 및 스피커 B 연결과 같은 기능을 포함하고 있어 사용자의 요구 사항에 따라 시스템을 유연하게 구성할 수 있습니다.

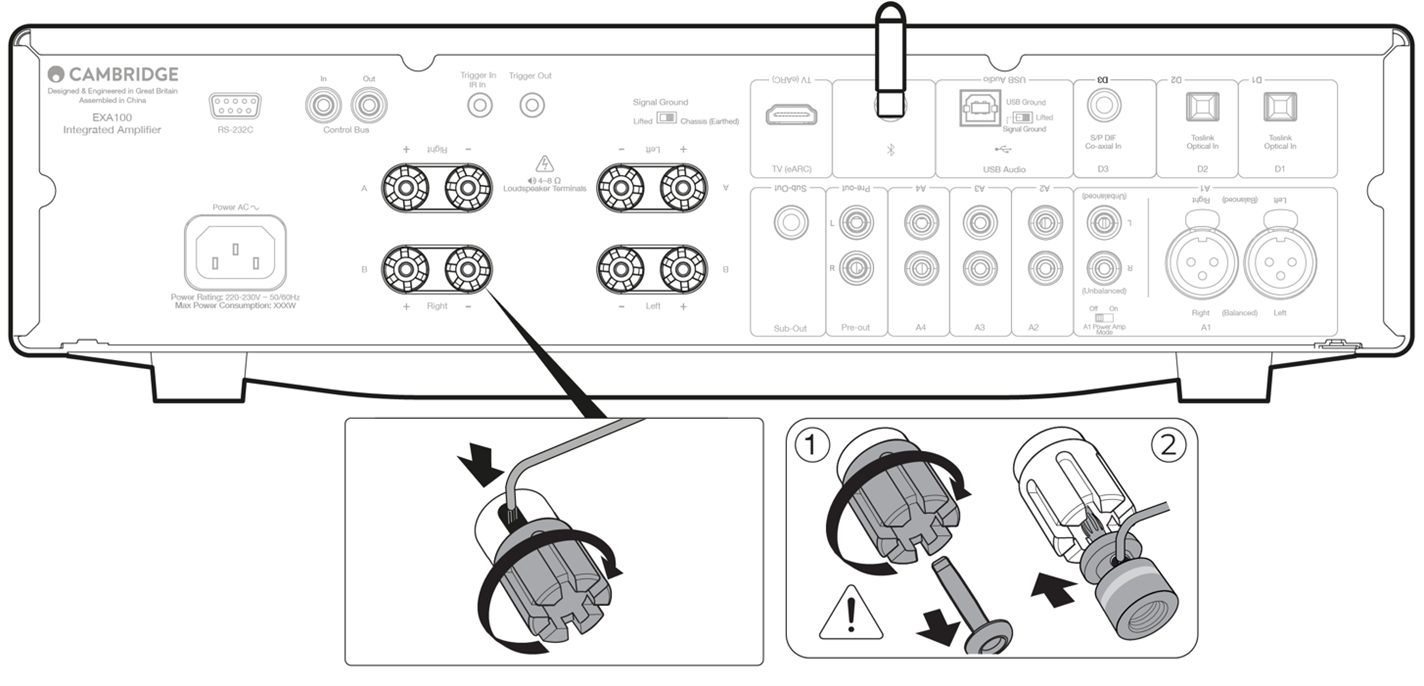

유의: 바나나 플러그를 사용할 때는 플러그를 삽입하기 전에 스피커 단자를 완전히 조여주세요.
유의: 바나나 플러그를 삽입하려면 먼저 스피커 단자의 원형 마개들을 제거해야 합니다.
팁: 이 마개들을 가장 쉽게 제거하려면 스피커 단자를 살짝 풀었다가 다시 조이면 됩니다. 이렇게 하면 플러그가 위로 올라와 쉽게 제거할 수 있습니다.
기본 연결

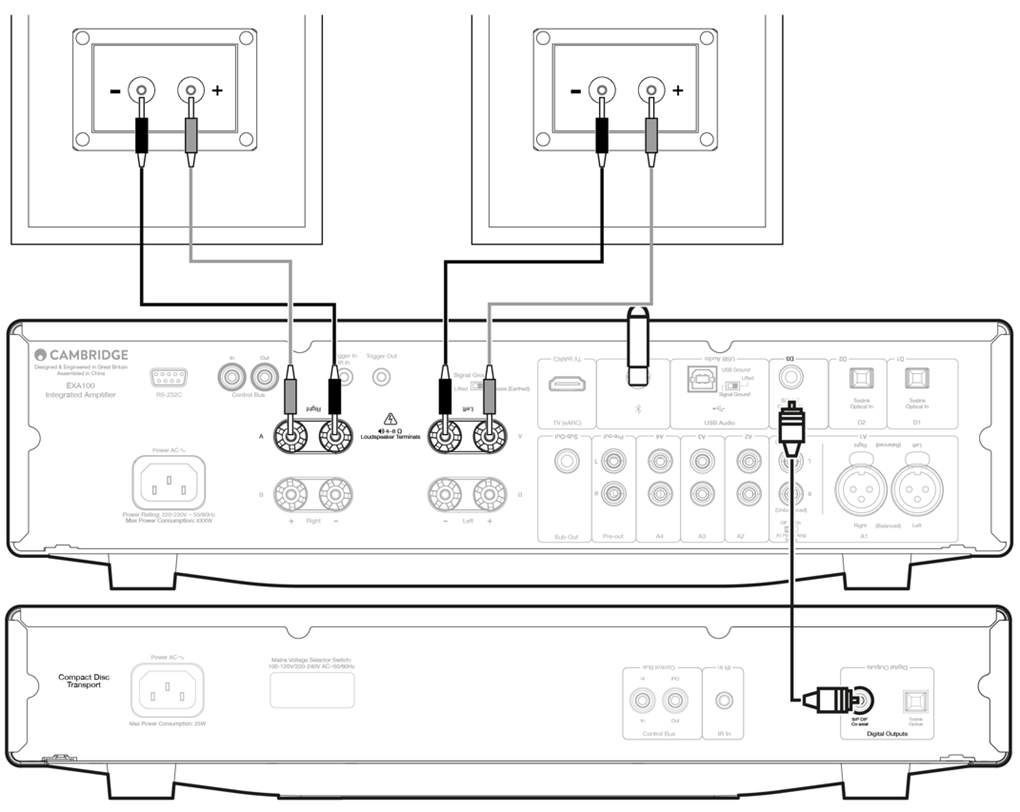

아래 그림은 D3 동축 디지털 입력 소스와 스피커 한 쌍을 사용하여 CD 플레이어에 앰프를 연결하는 기본 연결 방법을 보여줍니다.
스피커 B 연결

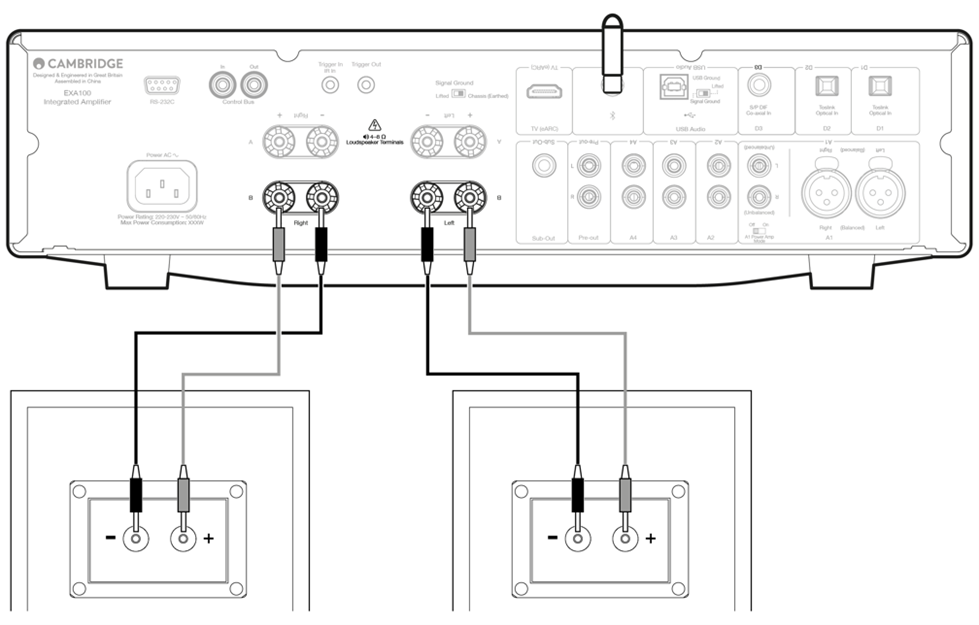

앰프 뒷면의 스피커 B 연결을 통해 두 번째 스피커 세트(예: 다른 방에 있는 스피커)를 사용할 수 있습니다. 전면 패널의 스피커 A/B 버튼을 사용해 스피커 A, 스피커 B, 또는 스피커 A와 B를 동시에 선택할 수 있습니다.
서브 출력 연결

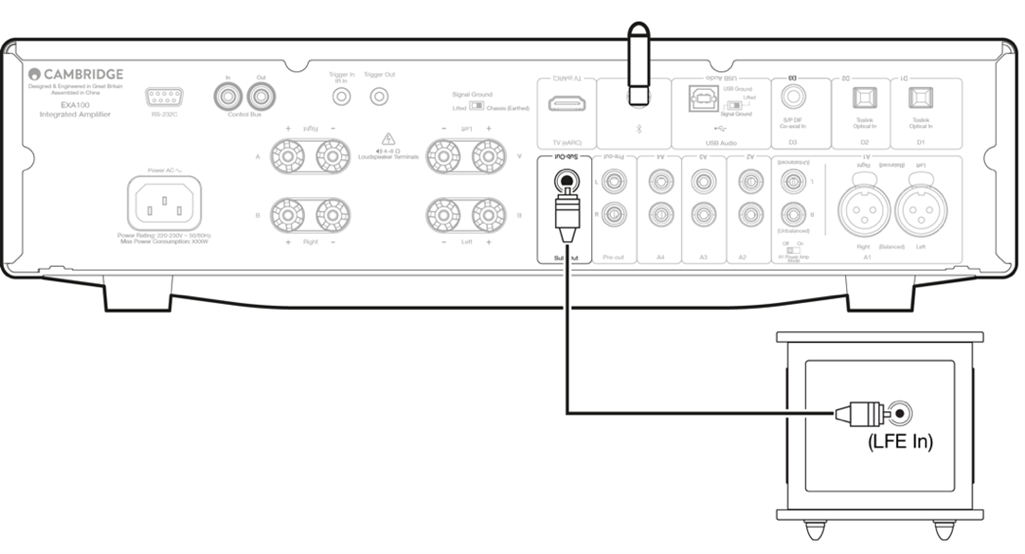

서브 출력(Sub Out)은 액티브 서브우퍼의 LFE/Sub 입력에 연결하는 용도입니다. 아래 그림은 앰프를 액티브 서브우퍼의 LFE/Sub 입력 단자에 연결하는 방법을 보여줍니다.
프리앰프 출력 연결

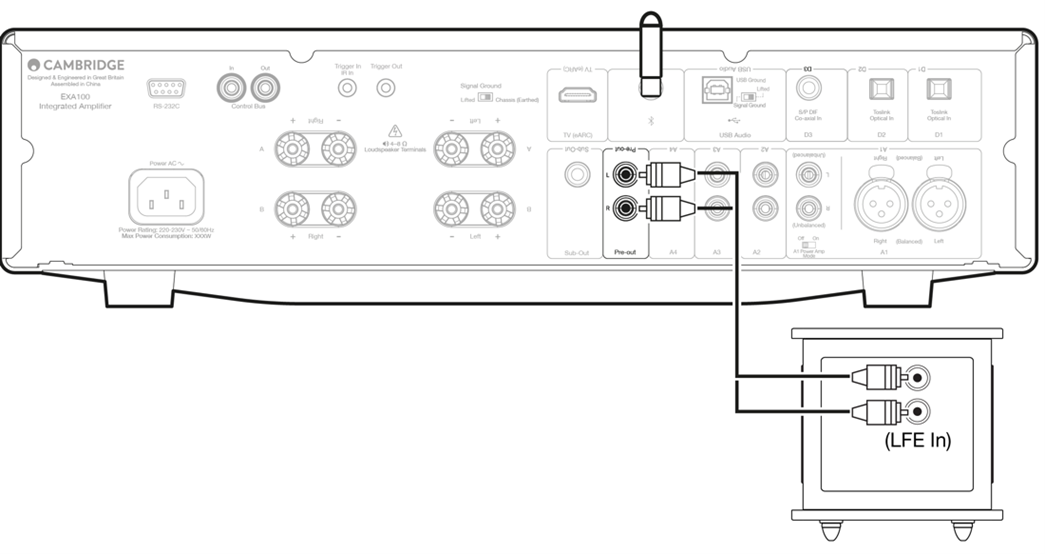

프리앰프 출력(Preamp Out) 단자는 파워 앰프 또는 액티브 서브우퍼의 입력 단자에 연결하는 용도입니다. 아래 그림은 앰프를 액티브 서브우퍼의 라인 입력(Line In)에 연결하는 방법을 보여줍니다.
밸런스 오디오 연결

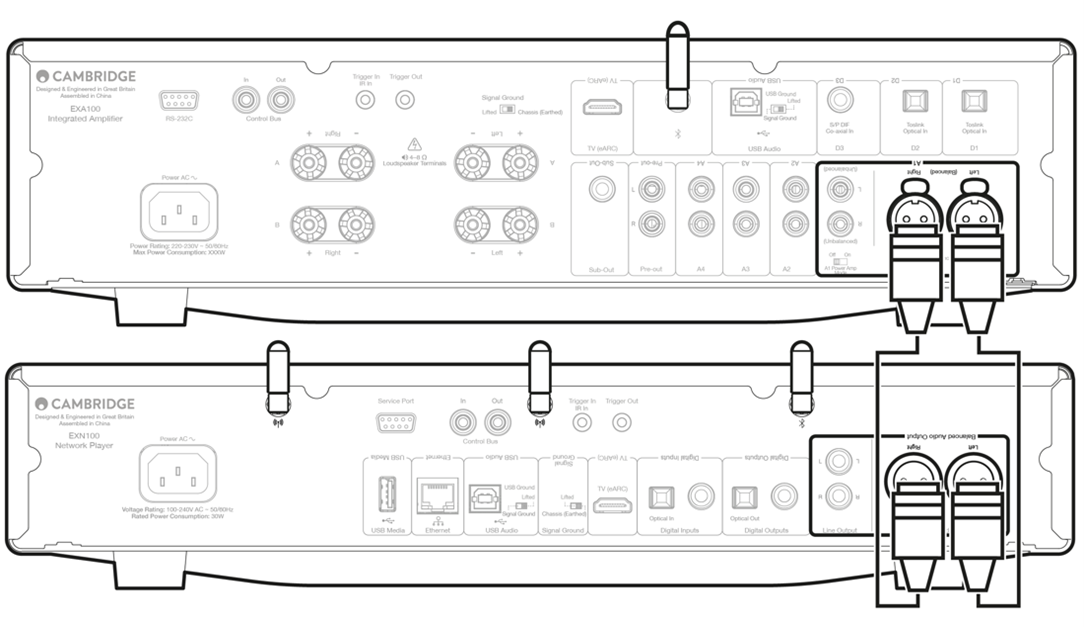

아래 그림은 3핀 XLR 커넥터를 사용하여 밸런스 오디오 입력으로 EXA를 EXN 네트워크 플레이어에 연결하는 방법을 보여줍니다. EXA는 밸런스 출력이 있는 Cambridge Audio 이외의 소스에도 연결할 수 있습니다.
오디오 시스템의 밸런스 연결은 전원 배선에서 발생하는 전기적 잡음과 접지 연결을 통해 흐르는 전류 잡음의 영향을 제거하도록 설계되었습니다. 밸런스 인터커넥션의 기본 원리는 3선 연결을 사용하여 원하는 신호를 감산 방식으로 얻는 것입니다. 하나의 신호선(핫 또는 동상)은 정상 신호를 전달하고, 다른 신호선(콜드 또는 위상 반전)은 반전된 신호를 전달합니다. 밸런스 입력은 두 신호선의 차이를 감지하여 원하는 신호를 출력합니다. 두 신호선에 동일하게 나타나는 노이즈 전압(공통 모드 신호라고 함)은 감산 방식으로 상쇄됩니다.
EXA는 밸런스 인터커넥트를 사용할 때 최고의 성능을 발휘하도록 설계되었습니다.
유의: EXA의 밸런스 입력을 선택하려면 전면 패널이나 리모컨에서 A1 버튼을 두 번 눌러 전면 패널 디스플레이의 A1 표시등이 주황색으로 켜지도록 하세요. A1 버튼을 반복해서 누르면 밸런스 입력과 언밸런스 입력 사이를 전환할 수 있습니다.
TV 연결하기
TV에 필요한 광 또는 동축 출력이 있는 경우 TV를 EXA의 디지털 입력 중 하나에 연결할 수 있습니다. EXA는 스테레오 신호만 디코딩할 수 있으므로 TV의 출력 오디오 설정이 PCM 또는 스테레오로 설정되어 있는지 확인하세요.
TV가 연결된 디지털 입력이 EXA의 전면 패널에서 선택되었는지도 확인하십시오 (D1, D2, D3).
EXA에서 'TV 모드' 활성화하기:
일부 연결된 TV는 앰프 내부의 DAC가 처리할 수 없는 일관되지 않은 샘플 레이트를 EXA로 전송합니다. 이로 인해 오디오 끊김 및 오류가 발생할 수 있습니다. EXA에 이러한 문제가 있는 경우 앰프 내에서 'TV 모드'를 활성화해야 합니다.
EXA에서 'TV 모드'를 활성화하려면 다음과 같이 하세요:
- EXA를 대기 모드로 전환하여 설정 메뉴로 들어갑니다.
대기 모드에서 A/B 표시등이 번갈아 깜박이고 소스 A1-A4가 켜질 때까지 스피커 A/B 버튼을 길게 누릅니다.
설정 구성은 아래 소스 버튼을 참조하세요:
유의: 선택된 버튼 (켜짐)은 파란색 불빛으로 표시됩니다.
A2 꺼짐 – EXA가 입력 D2에서 최적의 디지털 오디오 설정으로 자동 전환됩니다.
A2 켜짐 – EXA가 신호 끊김을 줄이기 위해 입력 D2에 대해 더 유연한 디지털 입력 설정으로 설정됩니다.- 설정 내용을 저장하고 설정 메뉴에서 나가려면 스피커 A/B 버튼을 누르세요.
유의: 설정 메뉴에서 대기/전원 버튼을 누르면 설정 내용이 저장되지 않고 설정 메뉴에서 나가게 됩니다.
TV 입력(ARC/eARC 입력)
TV의 ARC/eARC 기능은 오디오 및 제어 명령을 연결된 오디오 기기로 전송할 수 있도록 해줍니다. 이를 통해 필요할 때 TV에서 오디오 제품을 켜고 TV 리모컨으로 볼륨을 조절할 수 있습니다.
유의: 설정 메뉴의 TV 전원 제어 옵션은 기본적으로 활성화되어 있지만, 필요한 경우 비활성화할 수 있습니다.
문제 해결
전면 패널에 신호가 표시되지 않거나 연결된 제품에서 오디오가 출력되지 않는 경우
- TV의 HDMI 입력이 ARC/eARC를 지원하는지 확인하세요.
- TV가 내부 스피커가 아닌 연결된 오디오 시스템을 사용하도록 설정되어 있는지 확인하세요.
- TV의 오디오 출력이 '스테레오 PCM(비압축)'으로 설정되어 있는지 확인하세요.
- HDMI 케이블이 HDMI 1.4 이상과 호환되는지 확인하세요.
TV가 연결된 제품을 켜거나 제어하지 않는 경우
- TV에서 관련 CEC 및 ARC 설정이 활성화되어 있는지 확인하세요.
- EXA에서 TV 전원 제어 모드가 활성화되어 있는지 확인하세요. 자세한 내용은 설정 메뉴 섹션을 참조하세요.
문제 보고하기
위의 문제 해결 단계를 수행한 후에도 ARC/eARC가 제품에서 작동하는 데 문제가 있는 경우 고객 지원팀에 문의하시기 바랍니다.
