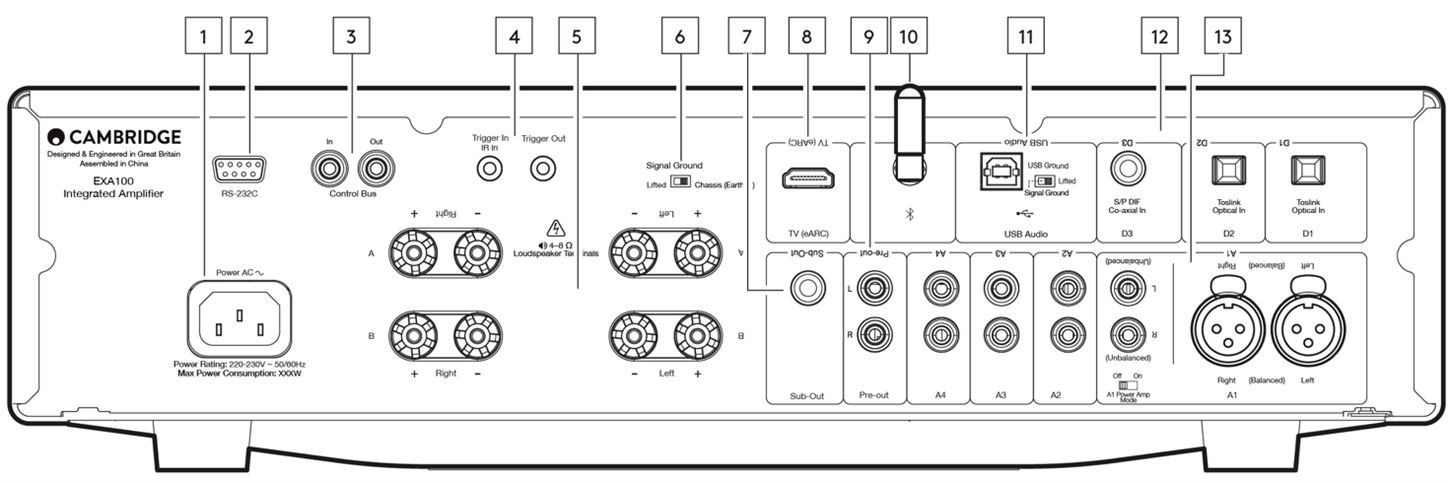

- AC 전원 소켓 - 앰프에 모든 연결을 완료한 후, AC 전원 케이블을 적절한 콘센트에 연결하고 대기 버튼을 누르세요. 이제 앰프를 사용할 준비가 되었습니다.
- RS232C - RS232는 표준 직렬 데이터 통신 프로토콜로, RS232를 지원하는 기기들이 홈 자동화 시스템의 일부로 서로 통신할 수 있게 해줍니다.
맞춤 설치 제어 - EXA에 대한 전체 프로토콜은 당사 웹사이트에서 확인할 수 있습니다.
- 제어 버스 - 다른 연결된 EX 시리즈 제품과 전원 및 볼륨 명령을 주고받는 데 사용되는 RCA 소켓입니다. 제어 버스에 대한 자세한 정보는 '제어 버스' 섹션을 참조하세요.
트리거
트리거 아웃 - EXA와 트리거 입력이 있는 제품 사이에 링크 와이어를 사용하세요. 이를 통해 EXA의 전원을 켜거나 대기 모드로 전환할 때 두 제품의 전원 상태가 동기화됩니다.
트리거 입력/IR 입력
트리거 입력 – 트리거 출력이 있는 제품과 EXA 사이에 링크 와이어를 사용하세요.
IR 입력 – IR 리피터 또는 맞춤 설치 시스템에서 보내는 변조된 IR 명령을 수신합니다.스피커 단자
유의: 바나나 플러그를 사용할 때는 플러그를 삽입하기 전에 스피커 단자를 완전히 조여야 합니다.
두 개의 스피커 단자가 제공됩니다:
A (주 스피커 단자) 및 B (보조 스피커 단자).
왼쪽 채널 스피커의 와이어는 EXA의 왼쪽 단자에, 오른쪽 채널 스피커의 와이어는 EXA의 오른쪽 단자에 연결하세요.
항상 앰프의 양극 단자가 스피커의 양극 단자에 연결되고 앰프의 음극 단자가 스피커의 음극 단자에 연결되었는지 확인하세요.빨간색 단자는 양극 출력입니다.
검은색 단자는 음극 출력입니다.
스피커 출력 단자가 서로 단락되지 않도록 주의해야 합니다. 스피커 단자가 완전히 조여졌는지 확인하여 전기적으로 양호한 연결 상태를 유지하세요.
나사 단자가 느슨하면 음질에 영향을 미칠 수 있습니다.
유의: 바나나 플러그를 삽입하기 전에 먼저 스피커 단자의 원형 마개들을 제거해야 합니다.
팁: 이 마개들을 가장 쉽게 제거하려면 스피커 단자를 살짝 풀었다가 다시 조이면 됩니다. 이렇게 하면 플러그가 위로 올라와 쉽게 제거할 수 있습니다.
- 신호 접지
위치 1 - 일반/기본 위치. 본체 오디오 접지가 섀시 접지에서 분리됩니다.
위치 2 – 본체 오디오 접지가 섀시 접지에 직접 연결됩니다. 일부 설정에서는 특정 TV, 턴테이블 및 기타 장비가 EXN100 유닛에 연결될 때 발생하는 험이나 노이즈를 줄일 수 있습니다.
서브 출력 - 필요한 경우 액티브 서브우퍼의 입력에 연결하세요.
유의: 서브 출력에는 약 2.3kHz의 로우패스 필터가 적용되어 있으며, 이 출력에 연결된 서브우퍼에는 2.3kHz 이상의 주파수가 전송되지 않습니다. 이는 서브 아웃 주파수에서 EXA가 추가하는 위상 변화를 최소화하기 위한 것입니다.
크로스오버 주파수는 서브우퍼 자체에서 조정할 수 있습니다.
- 향상된 오디오 리턴 채널(eARC) – ARC와 eARC 기능을 모두 지원하는 TV와의 연결에 사용합니다.
- 프리아웃(Pre-out) - 파워 앰프 또는 액티브 서브우퍼의 언밸런스 입력에 연결합니다.
유의: 프리아웃(Pre-Out)에는 로우패스 필터가 적용되지 않으므로 전체 주파수 범위가 프리아웃에 연결된 서브우퍼로 전송됩니다.
- 블루투스 안테나 - 블루투스 오디오 스트리밍에 사용됩니다. 자세한 내용은 '블루투스' 섹션을 참조하세요.
USB 오디오 입력 - Microsoft Windows 또는 Apple Mac OS X 운영 체제를 실행하는 컴퓨터에서 오디오를 재생할 수 있게 하는 USB B 타입 소켓입니다. 일부 Linux 빌드에도 적합합니다.
유의:
-항상 USB Hi-Speed 인증을 받은 고품질 USB 연결 케이블을 사용하세요. 3m를 초과하는 USB 케이블을 연결하면 오디오 성능이 일관되지 않을 수 있습니다.
USB 입력에 케이블을 연결하거나 분리하기 전, 또는 PC/Mac을 부팅하거나 종료하는 동안에는 항상 볼륨을 최소로 줄이고, 다른 입력으로 전환하거나 EXA의 전원을 끄세요.신호 접지/리프트 스위치 - 신호 접지/리프트 스위치를 사용하면 USB 인터페이스 접지를 EXA 신호 접지에 연결하거나 분리할 수 있습니다. USB 입력을 선택했을 때 스피커에서 전자 험이 들리는 경우 접지를 분리(리프트)하면 도움이 될 수 있습니다. 그 외의 경우에는 스위치를 접지(Ground) 위치에 두어야 합니다.
디지털 입력 (D1, D2, D3) - TOSLINK 및 S/P DIF 동축 디지털 입력.
동축 – 고품질 75옴 디지털 RCA 포노 인터커넥트 케이블을 사용하세요 (일반 오디오 용도가 아닌 케이블을 사용해야 합니다). 이 입력은 최대 192kHz의 16-24비트 콘텐츠에 적합합니다.
TOSLINK 광 – 오디오 용도로 특별히 설계된 고품질 TOSLINK 광섬유 인터커넥트 케이블을 사용하세요. 이 입력은 최대 96kHz의 16-24비트 콘텐츠에 적합합니다 (TOSLINK는 192kHz 샘플링 레이트에서는 권장되지 않습니다).
유의: 시스템에서 최상의 결과를 얻으려면 고품질 Cambridge Audio 인터커넥트 케이블만 사용하는 것이 좋습니다. 이렇게 하면 당사가 설계한 대로 시스템의 성능을 경험하실 수 있습니다. 자세한 내용은 대리점에 문의하시기 바랍니다.
아날로그 입력(A1 언밸런스, A2, A3, A4) - CD 플레이어, DAB 또는 FM/AM 튜너 등과 같은 '라인 레벨' 소스 장치에 적합합니다.
이 입력은 아날로그 오디오 신호 전용입니다. CD 플레이어나 기타 디지털 기기의 디지털 출력에 연결해서는 안 됩니다.
유의: 밸런스드 XLR 입력의 경우 핀1은 접지, 핀2는 양극, 핀3은 음극입니다.
A1 입력
A1 입력은 언밸런스(포노/RCA) 또는 밸런스(XLR) 연결을 제공합니다. 밸런스드 연결은 더 높은 품질의 옵션이며 이 기능을 지원하는 다른 장비와 함께 사용할 때 케이블의 노이즈와 간섭을 제거할 수 있습니다.XLR 커넥터는 핀 1 - 접지, 핀 2 - 핫(동상), 핀 3 - 콜드(위상 반전)로 배선되어 있습니다.

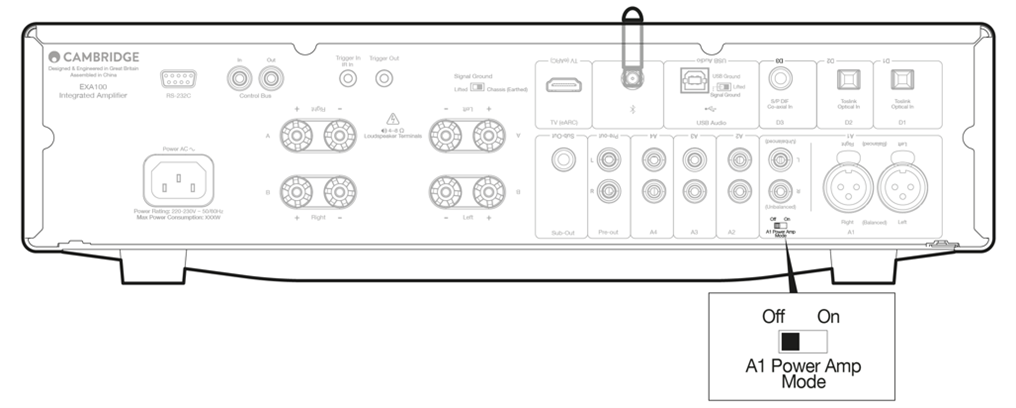

A1 파워 앰프 모드:
꺼짐: 기본 설정입니다.
켜짐: 앰프 모드를 활성화합니다. 이 모드는 외부 프리앰프와 완벽하게 호환됩니다.
유의: 파워 앰프 모드를 활성화하기 전에 볼륨을 낮추세요.
