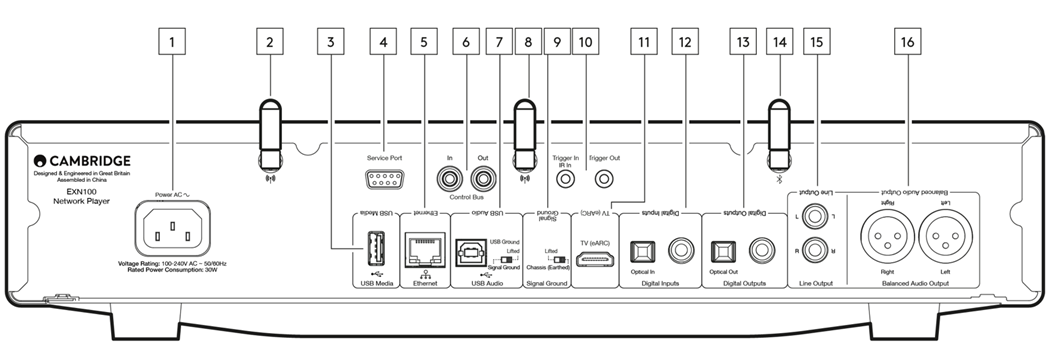

1. Toma de Corriente CA
Una vez que hayas completado todas las conexiones del amplificador, conecta el cable de alimentación CA a una toma de corriente adecuada y luego enciéndelo.
2. Antena Wi-Fi
Asegúrate de que la antena esté conectada de forma segura antes de su uso.
3. USB Media
Para la conexión de soportes de almacenamiento locales. Ten en cuenta que los puertos USB no están diseñados para permitir la conexión a dispositivos móviles, por lo que la unidad no admite ningún tipo de funcionalidad ni la carga de este tipo de dispositivos.
4. Puerto de Servicio
Para ser usado por el personal de reparaciones solamente.
Nota: Conectar cualquier otro dispositivo aquí puede producir daños.
5. Ethernet
Se utiliza para conectar el EXN100 directamente a un enrutador de red. Utiliza una conexión cableada para una reproducción ininterrumpida de 352.8kHz, 384kHz y DSD256 de alta resolución.
6. Bus de Control
Tomas RCA utilizadas para enviar y recibir comandos de potencia y volumen desde otros productos conectados de la Serie EX. Para obtener más información sobre el Bus de Control, consulta la sección Bus de Control.
7. Entrada de Audio USB
Una toma USB tipo B para permitir la conexión a PC, Mac y algunos ordenadores Linux.
Nota: Para audio USB Clase 2, en las PC basadas en Windows se requiere instalar un controlador USB de Cambridge Audio antes de la conexión. Puedes encontrar el controlador USB más reciente aquí.
Interruptor de Puesta a Tierra USB
Nota: La posición del interruptor de puesta a tierra debe establecerse en `´lifted´ por defecto Usa otra posición si se produce un zumbido.
Lifted – Posición normal/predeterminada. La tierra de audio de la unidad principal se levanta de la tierra del chasis.
Chasis conectado a tierra – La tierra de Audio USB se levanta (lifted) de la tierra de audio de la unidad principal, que también se levanta (lifted) de la tierra del chasis. Esto puede resultar útil para reducir el zumbido y el ruido que pueden producirse con algunas configuraciones de Audio USB.
8. Antena Wi-Fi
Asegúrate de que la antena esté conectada de forma segura antes de su uso.
9. Señal de Interruptor de Tierra
Lifted – Posición normal/predeterminada. La tierra de audio de la unidad principal se levanta de la tierra del chasis.
Chasis conectado a tierra – La tierra de audio de la unidad principal está conectada directamente a la tierra del chasis. Para algunas configuraciones, esto puede reducir el zumbido o el ruido cuando ciertos televisores, tocadiscos y otros equipos están conectados a la unidad EXN100.
10. Triggers
Salida de Trigger - Utiliza un cable de enlace entre el EXN y un producto que tenga una entrada trigger. Esto sincronizará el estado de energía de ambos productos cuando el EXN esté encendido/en espera.
Entrada Trigger/IR
Entrada Trigger – Utiliza un cable de enlace entre un producto que tenga una salida trigger y el EXN
Entrada IR – Recibe comandos IR modulados de un repetidor IR o sistemas de instalación personalizados.
11. Canal de Retorno de Audio Mejorado (eARC)
Una conexión desde un televisor compatible con eARC y ARC a través de una conexión HDMI.
12. Entradas Digitales (Coaxial y Óptica)
Entradas digitales coaxiales TOSLINK y S/P DIF.
Coaxial – Utiliza un cable de interconexión RCA Phono digital de 75 ohmios de alta calidad (esto es diferente desde una interconexión de fono de audio analógico). Esta entrada es apta para contenido de 16-24 bits hasta 192 kHz.
TOSLINK Óptico – Utiliza un cable de interconexión de fibra óptica TOSLINK de alta calidad diseñado específicamente para uso de audio. Esta entrada es apta para contenido de 16-24 bits hasta 96 kHz (no se recomienda TOSLINK a frecuencias de muestreo de 192 kHz).
Nota: Si una entrada digital está conectada a un televisor, puedes activar el modo TV en la configuración de fuentes de la aplicación StreamMagic. Este modo minimiza el retraso de sincronización de labios en la trayectoria de señal de audio al omitir la decodificación MQA y reduce la posibilidad de que surjan interrupciones y fallas en algunos televisores.
13. Salidas Digitales
Salidas digitales coaxiales TOSLINK y S/P DIF.
14. Antena Bluetooth
La funcionalidad Bluetooth no será posible si esta antena no está conectada.
15. Salida de Línea
Salida de Línea (fija o variable) utilizada para proporcionar una señal a otro amplificador o dispositivo de grabación.
16. Salida de Audio Balanceada
Para usar con conexiones XLR balanceadas. La conexión balanceada es la opción de mayor calidad y permite eliminar el ruido y las interferencias del cable al usarse con otros equipos que admitan esta función.
Nota: Los conectores XLR deben cablearse de la siguiente manera: Pin 1: Tierra, Pin 2: Hot (en fase) y Pin 3: Cold (fase invertida).
